Система контролю концентрації ізотопу бор-10 (борної кислоти)

Основна функція системи на базі нейтронних аналізаторів розчинів НАР-І – автоматичний безперервний вимір концентрації бору-10 (борної кислоти) у теплоносії на енергоблоках АЕС з реакторами типу ВВЕР.

• основне обладнання – пристрої детектування (датчики) і пристрої перетворення та обробки інформації (УПО), що компонуються в наступних виконаннях:

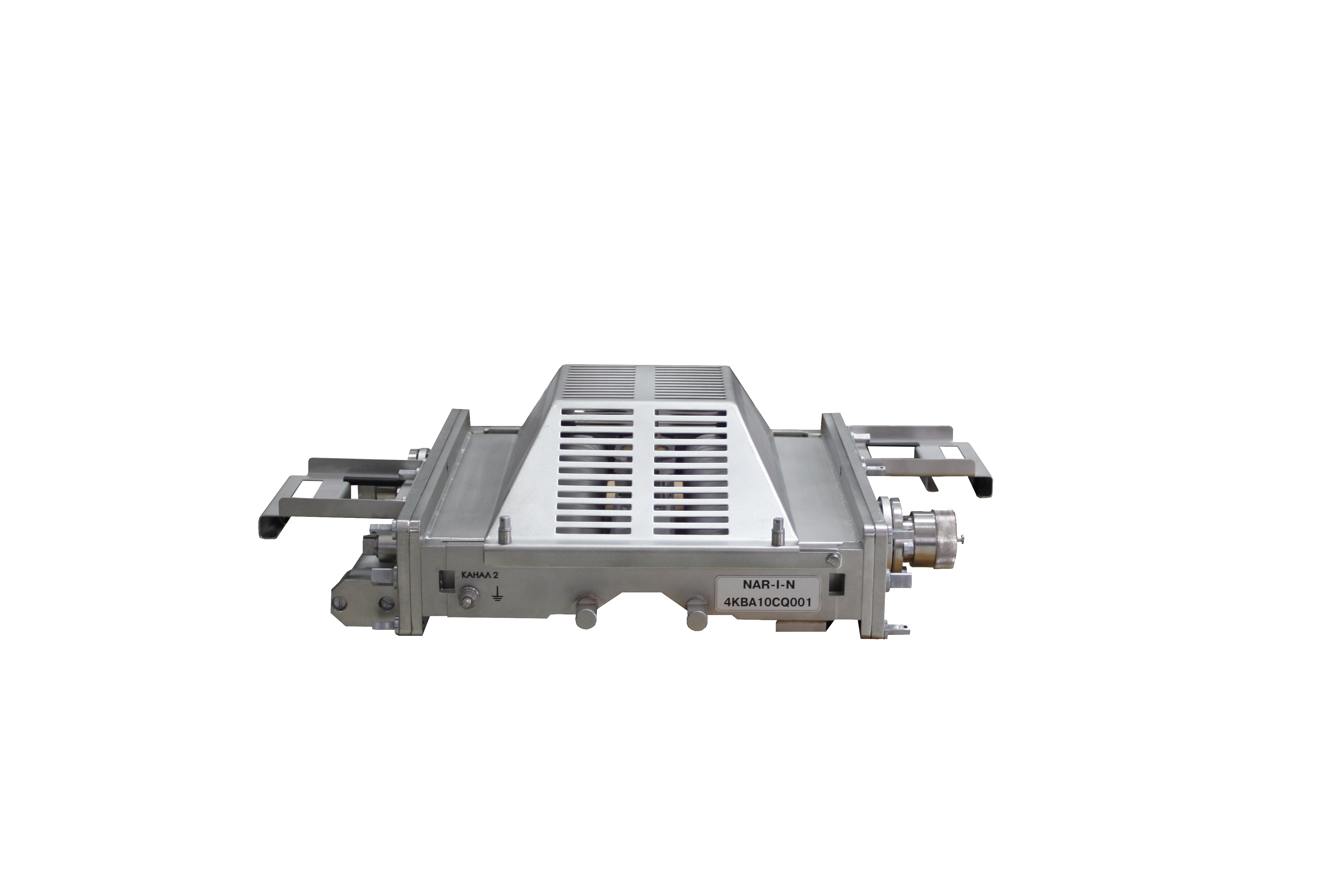

  • НАР‑І‑Н – укомплектований датчиком навісного типу УДт‑1Н (встановлюється на технологічних трубопроводах);
  • НАР‑І2‑Н – укомплектований датчиком навісного типу УДт‑1Н із меншим рівнем випромінювання;

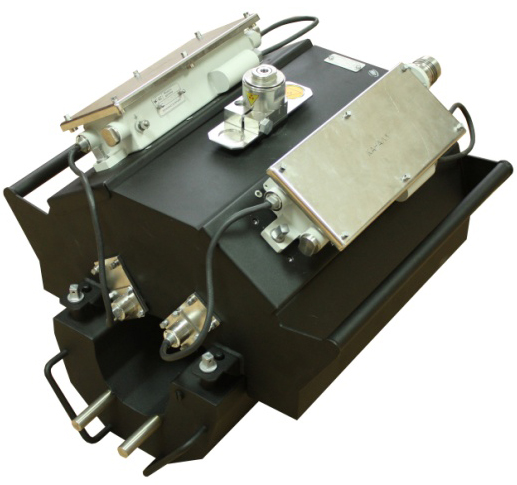

  • НАР‑І2‑НЕ – укомплектований датчиком навісного типу УДт‑2Н (містить водневмісний матеріал, що екранує від нейтронного випромінювання);

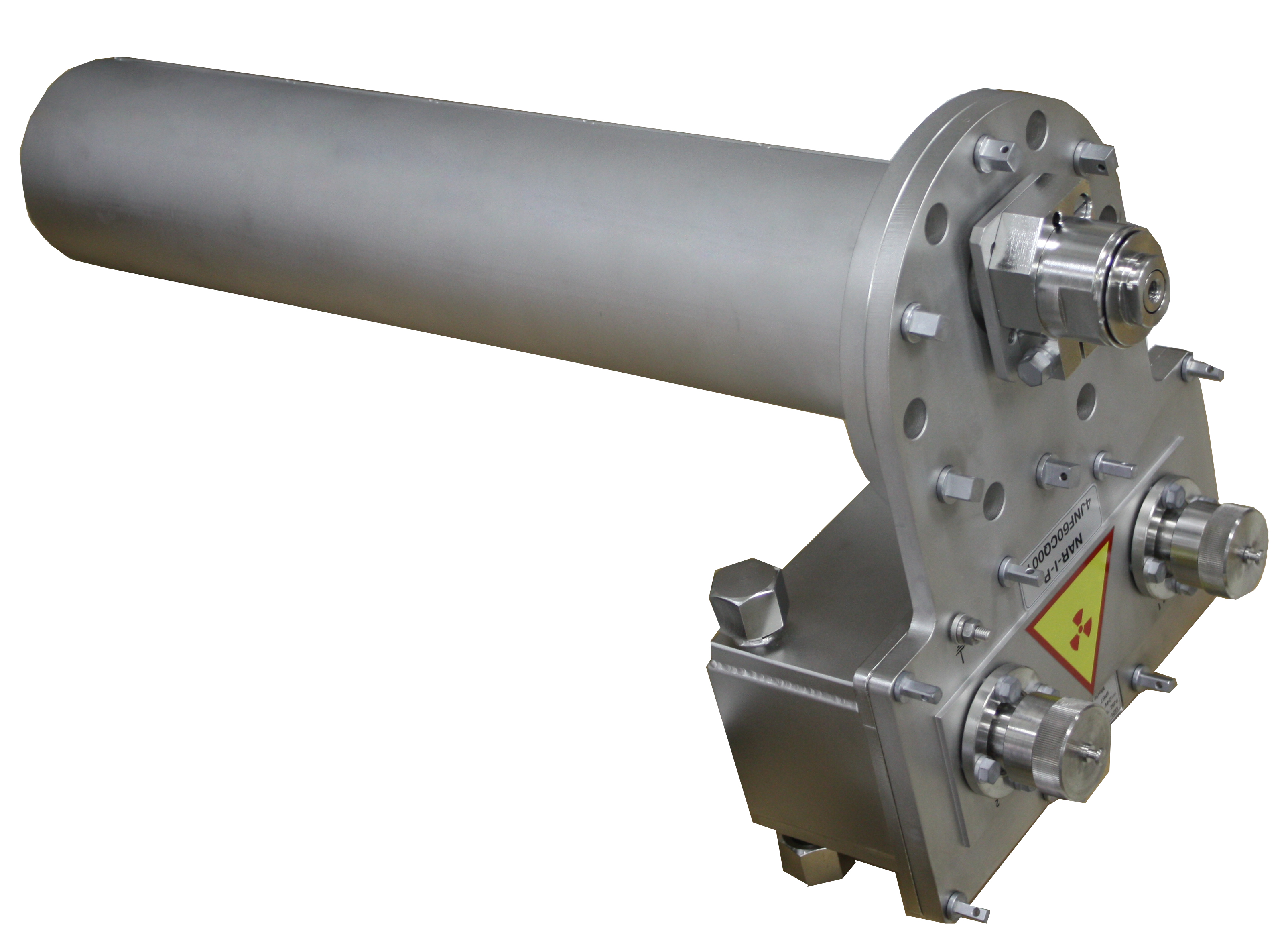

  • НАР‑І‑П – укомплектований датчиком занурювального типу (встановлюється в баках та ємностях);
  • НАР‑І‑Пр1 – укомплектований одноканальним датчиком проточного типу УДт‑2Пр1 з однією кюветою, підключеною лінією відбору проб до технологічної системи;
  • НАР‑І‑Пр2 – укомплектований двоканальним датчиком проточного типу УДт‑2Пр2 із двома кюветами, підключеними лініями відбору проб до технологічних систем;
  • НАР‑І‑К – укомплектований датчиком контрольного типу УДт‑2К (встановлюється у лабораторному приміщенні);
  • НАР‑І‑Н‑ІС – укомплектований датчиком навісного типу та символьним індикатором, що індикує концентрацію борної кислоти на щитах управління;
  • НАР‑І‑П‑ІВ – укомплектований датчиком занурювального типу та символьним індикатором, що індикує концентрацію борної кислоти на щитах управління;
• додаткове обладнання (входить до складу постачання опційно):
  • америцій-берилієві та плутоній-берилієві джерела швидких нейтронів;
  • символьний індикатор;
  • пристрій реєстрації та відображення УРО;
  • шафа технологічна ШТ для встановлення УПО, УРО;
  • контейнер для зберігання і транспортування джерел швидких нейтронів.

Забезпечує вимірювання концентрації ізотопу бор‑10 (борної кислоти) у трубопроводах діаметрами 108, 159, 325 мм (окремі виконання УДт для різних діаметрів).

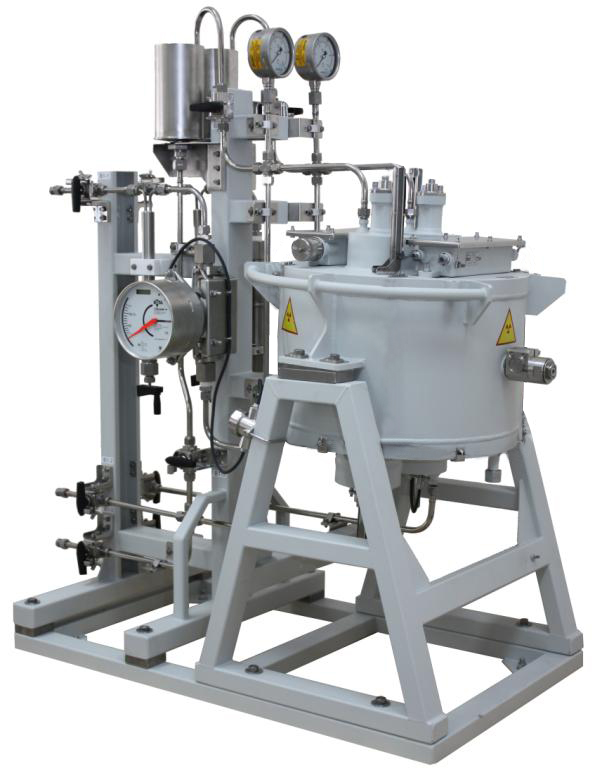

УДт-2Пр виконує вимірювання концентрації ізотопу бор-10 (борної кислоти) у гільзах, що підключаються лініями відбору проб до технологічних систем АЕС.

Розроблено два виконання: УДт-2Пр1 (одноканальний варіант) и УДт-2Пр2 (двоканальний варіант).

Технологічна частина забезпечує регулювання витрати розчину, вимірювання параметрів протікає розчину (тиск, витрата).
